Силовые трансформаторы ТМГ

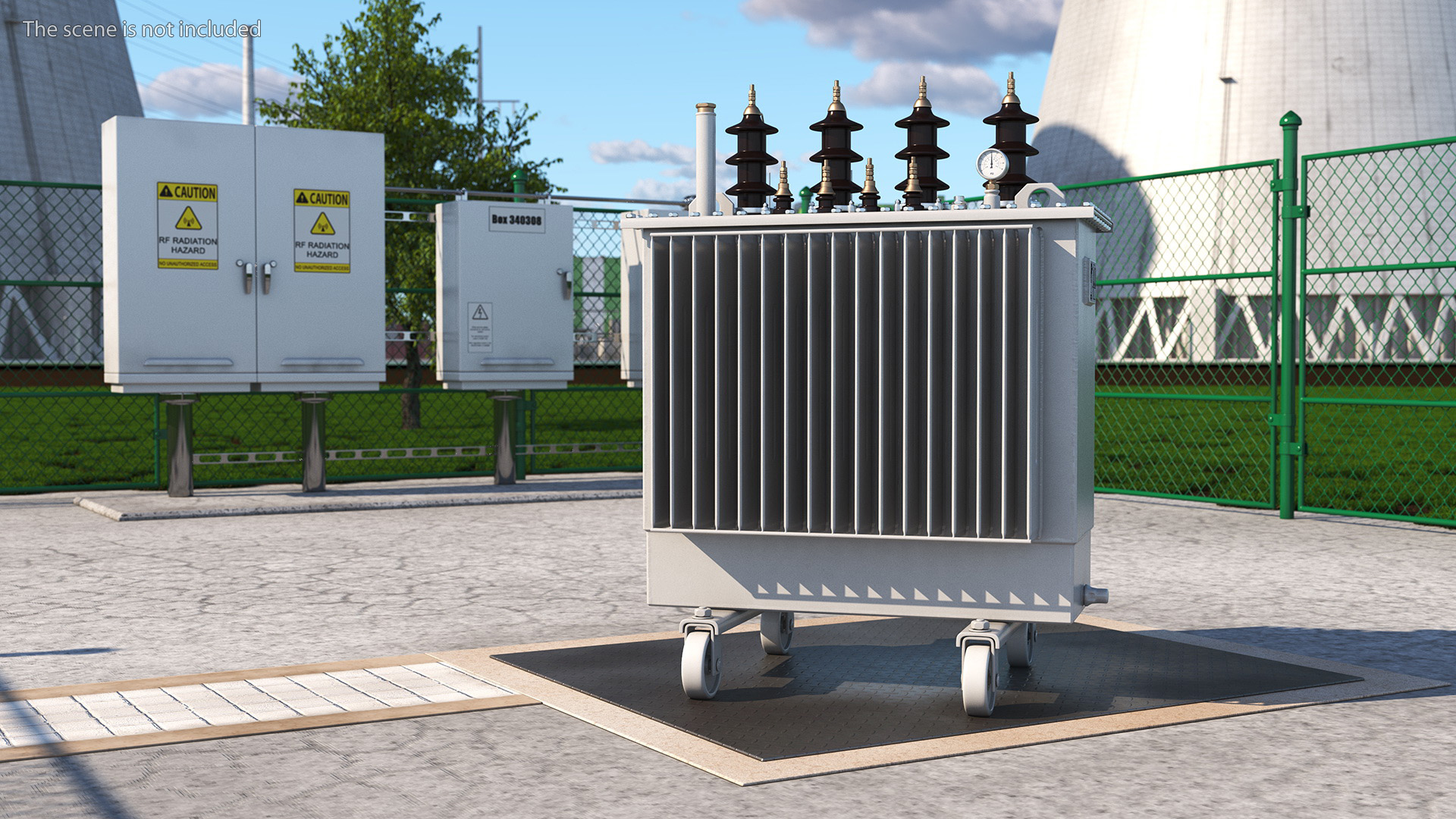

Трехфазные масляные трансформаторы ТМ(Г), ТМН

Предназначены для преобразования электроэнергии между уровнями напряжения в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45° С) или холодного (от плюс 40 до минус 60° С) климата.

Основные технические характеристики

Мощность	25-6300 кВА
Класс напряжения	6; 10; 15; 20; 35 кВ
Схема соединения	Y/Yн-0; Δ/Yн-11; Y/Zн11; Y/Δ-11, Δ/Δ-0
Климатическое исполнение и категория размещения	УХЛ1; Т1

Технические характеристики ТМГ

Наименование	ТМ(Г)(Ф)	ТМГ	ТМГ
Серия	01; 11	12	15
Краткое описание	Стандартная серия	Энергоэффективная серия	Согласующая серия
Мощность, кВА	25…3150	25…2500	400…2 500
Класс напряжения, кВ	6, 10, 15, 20, 35	6, 10	6, 10
Схема соединения	Y/Yн-0; Δ/Yн-11; Y/Zн11	Y/Yн-0; Δ/Yн-11; Y/Zн11	Y/Yн-0, Δ/Yн-11, Y/Δ-11, Δ/Δ-0
Климатическое исполнение и категория размещения	УХЛ1; Т1	УХЛ1; Т1	УХЛ1; Т1

Технические характеристики ТМН

Тип	Мощность, кВА	Напряжение ВН/НН, кВ	Схема соединения	Вид, диапазон и количество ступеней регулирования напряжения по стороне ВН	Потери холостого хода, Вт	Потери короткого замыкания, Вт	Напряжение короткого замыкания, %
ТМ-СЭЩ	1 000	35/6,30; 35/10,50; 35/11,00;	Y/Δ-11	ПБВ ±2х2,5%	2 000	11 600	6,5
ТМ-СЭЩ	1 600			ПБВ ±2х2,5%	2 750	11 600	6,5
ТМ-СЭЩ	2 500			ПБВ ±2х2,5%	3 900	16 500	6,5
ТМ-СЭЩ	4 000			ПБВ ±2х2,5%	5 300	16 500	7,5
ТМ-СЭЩ	6 300			ПБВ ±2х2,5%	7 600	23 500	7,5
ТМ(Н)-СЭЩ	1 000			РПН ±4х2,5%	2 100	23 500	6,5
ТМ(Н)-СЭЩ	1 600			РПН ±4х2,5%	2 900	33 500	6,5
ТМ(Н)-СЭЩ	2 500			РПН ±4х2,5%	4 100	33 500	6,5
ТМ(Н)-СЭЩ	4 000			РПН ±4х2,5%	5 600	46 500	7,5
ТМ(Н)-СЭЩ	6 300			РПН ±4х2,5%	8 000	46 500	7,5

Сферы применения

Добыча нефти и газа
Транспорт и энергетика
Металлургические комплексы и промышленные предприятия

Преимущества изделия

1

Высокие технические показатели

Трансформаторы ТМГ имеют лучшие показатели потерь холостого хода и короткого замыкания
2

Контроль качества компонентов

Все материалы и комплектующие проходят жесткий входной контроль
3

Высокоточное намоточное производство

Использование высокопроизводительного оборудования гарантирует изготовление обмоток высшего качества с идеальной плотностью намотки
4

Современная окраска

Нанесение защитно-декоративных покрытий осуществляется на автоматизированных линиях порошковой окраски с обязательной предварительной подготовкой поверхности
5

Многоступенчатая очистка масла

Трансформаторное масло проходит полный цикл обработки, включая сушку, дегазацию и фильтрацию на автоматизированной линии хранения и заливки
