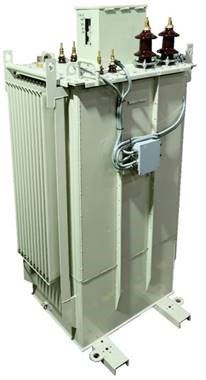

Дугогасящий реактор
Обеспечивает защиту электрических сетей от перенапряжений. Устройство снижает ток, возникающий в момент пробоя изоляции, предотвращая повреждение оборудования и повышая надежность всей системы. Реакторы применяются преимущественно в сетях на класс напряжения 6, 10, 35кВ.
Основные технические характеристики
| Номинальная мощность | 120-2000 кВА |
| Номинальное напряжение | 6,6/√3; 11/√3 кВ |
| Климатическое исполнение и категория размещения | УХЛ1 (от -60°С до +40°С) |
| Напряжение обмотки управления | 220 или 500 (по умолчанию 220) В |
| Ток обмотки управления | от 40 до 350А (по умолчанию 40А) |
| Напряжение сигнальной обмотки | 100В |
| Ток сигнальной обмотки | 10А |
Технические характеристики
| Номинальная мощность реактора кВА |
Номинальное напряжение, кВ |
Диапазон токов компенсации не менее, А, кВ |
Суммарные потери при номинальном напряжении и наибольшем токе компенсации, Вт |
| 2000 | 11/√3 | 60-315 | 50000 |
| 6,6/√3 | 100-525 | ||
| 1200 | 11/√3 | 35-189 | 30000 |
| 6,6/√3 | 60-315 | ||
| 860 | 11/√3 | 25-135 | 21500 |
| 6,6/√3 | 40-226 | ||
| 780 | 11/√3 | 20-123 | 19500 |
| 6,6/√3 | 40-205 | ||
| 610 | 11/√3 | 15-96 | 15250 |
| 6,6/√3 | 30-160 | ||
| 485 | 11/√3 | 15-76 | 12125 |
| 6,6/√3 | 25-127 | ||
| 300 | 11/√3 | 9-47 | 7500 |
| 6,6/√3 | 15-79 | ||
| 190 | 11/√3 | 6-30 | 4750 |
| 6,6/√3 | 10-50 | ||
| 120 | 11/√3 | 4-19 | 3000 |
| 6,6/√3 | 3000 |
| Климатическое исполнение и категория размещения |
УХЛ1 (от -60°С до +40°С) |
| Напряжение обмотки управления, В | 220 или 500 (по умолчанию 220) |
| Ток обмотки управления, В | от 40 до 350А (по умолчанию 40А) |
| Напряжение сигнальной обмотки, В | 100 |
| Ток сигнальной обмотки, А | 10 |
| Длительность работы при ОЗЗ | от 6 до 24 часов |
Сферы применения
- Промышленные предприятия
- Транспортная и энергетическая инфраструктура
- Высоковольтные подстанции
- Электростанции, включая гидро- и атомные, где требуется передача больших объемов энергии
Преимущества изделия
-
1
Применяется шарико-винтовая пара
-
2
Не требует замены винта на весь срок службы реактора
-
3
Особая конструкция магнитопровода и жёсткой рамы позволяет обеспечивать и гарантировать высокую точность позиционирования плунжера на протяжении всего срока службы
-
4
Применение гофрированных стенок
-
5
Нет фланцевых соединений (как у навесных радиаторов), соответственно отсутствие течей масла
-
6
Датчик крайних положений плунжера
-
7
Отсутствие заклиниваний ходового винта
Разрешительная документация

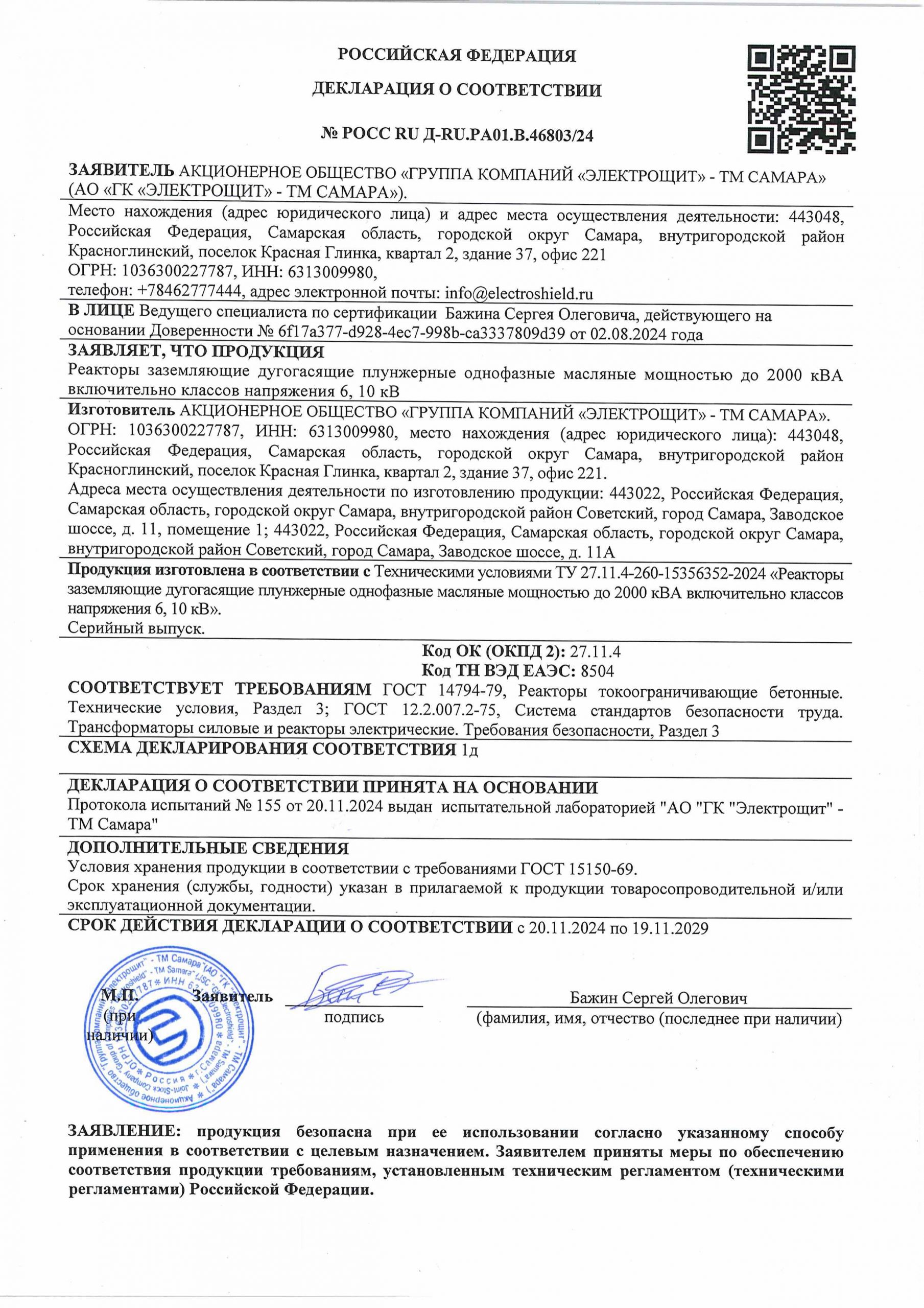

Декларация о соответствии
