Информационное письмо
КТП внутренней установки
Комплектные трансформаторные подстанции предназначены для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50 и 60 Гц, напряжением 6-10/0.4; 0.44; 0.69 кВ. Применяются для электроснабжения потребителей собственных нужд атомных, тепловых и гидроэлектростанций, а также на газокомпрессорных станциях.
Техническая информация
|
Тип изделия |
КТП-СЭЩ-А | КТП-СЭЩ-П |
КТП-СЭЩ-СН |
|
Краткое описание |
Комплектная трансформаторная подстанция с аварийным вводом | Комплектная трансформаторная подстанция промышленная | Комплектная трансформаторная подстанция собственных нужд |
|
Мощность силового трансформатора, кВА |
250; 400; 630; 1 000; 1 600; 2 500; 3 150 | ||
|
Тип силового трансформатора |
Масляный, сухой | ||
|
Количество трансформаторов |
1; 2 | ||
|
Ном. напряжение на стороне ВН/НН, кВ |
6(10)/0,4 | ||
| Исполнение вводов ВН/НН | КК | ||
|
Климатическое исполнение |
У3, Т3 | ||
Сферы применения
- Электроснабжение объектов нефтяной и энергетической отраслей, сельскохозяйственных, городских, поселковых, промышленных и других объектов.
Преимущества изделия
-
01
Надежность
Высокая степень надежности достигается за счет применения в КТП оборудования собственного производства. Перед поставкой заказчику все оборудование проходит полный цикл приемо-сдаточных испытаний.
-
02
Понижение потерь
Применение силовых трансформаторов с пониженными потерями.
-
03
Выдвижные отсеки
Для удобства обслуживания релейное оборудование размещается в выдвижных отсеках.
Разрешительная документация

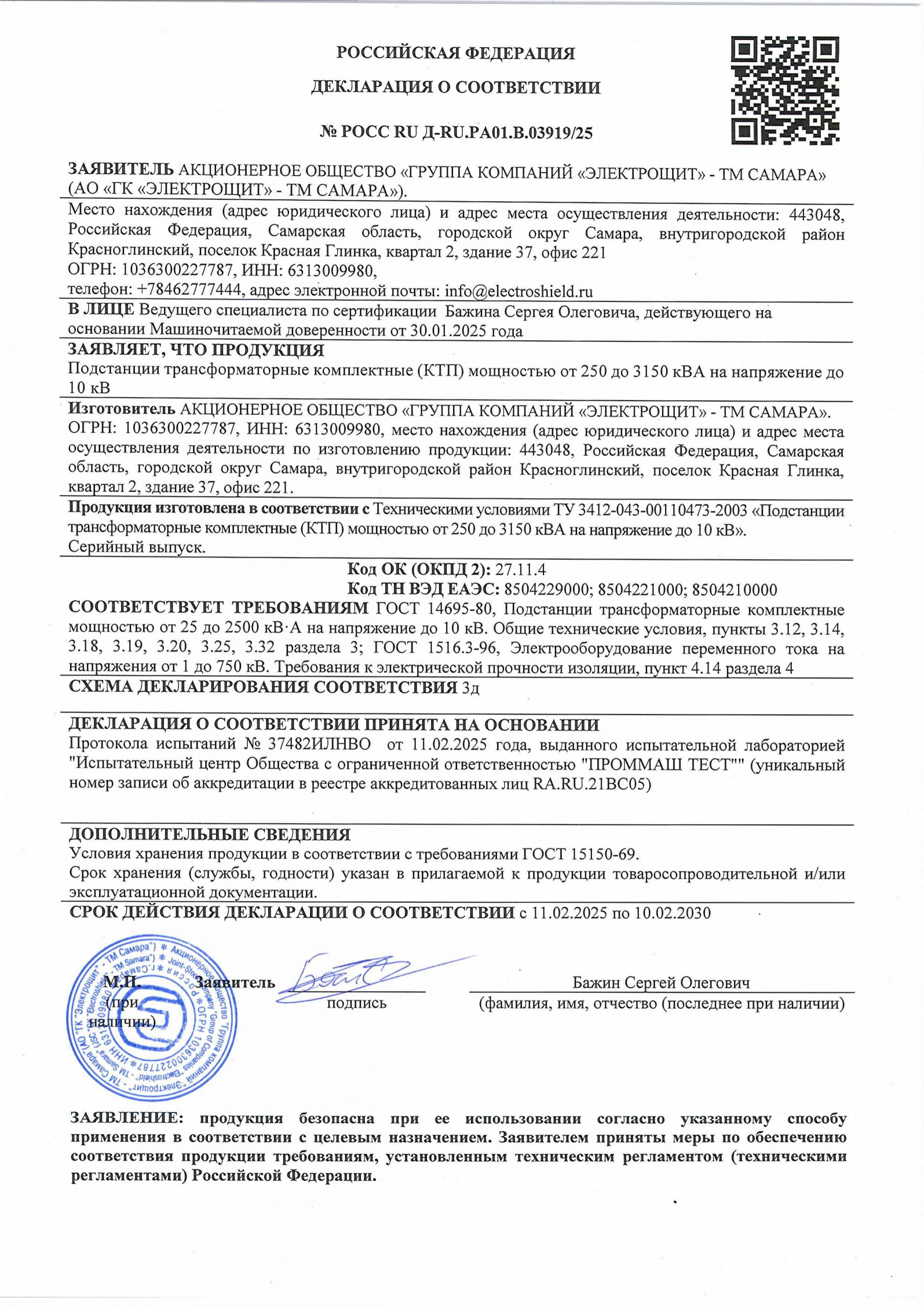

Декларация о соответствии

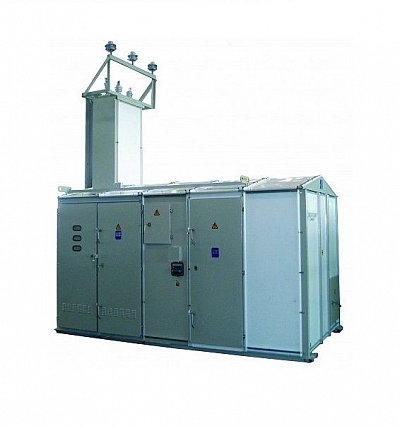

КТП наружной установки КТП-СЭЩ-Н
Комплектные трансформаторные подстанции предназначены для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50 и 60 Гц, напряжением 6-10/0.4; 0.44; 0.69 кВ. Применяются для электроснабжения потребителей собственных нужд атомных, тепловых и гидроэлектростанций, а также на газокомпрессорных станциях.
Основные технические характеристики
| Мощность силового трансформатора, кВА | 25 - 630 |
| Номинальное напряжение на стороне ВН, кВ | б; 10 |
| Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2; 12 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Ток термической стойкости на стороне ВН (в течение 1сек), кА | 20 |
| Ток электродинамической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне НН (в течение 1сек), кА | 10; 20 |
| Ток электродинамической стойкости на стороне НН, кА | 25; 50 |
| Степень защиты по ГОСТ 14254-80 | IP34 |
| Количество отходящих линий | 12 |
Сферы применения
- Электроснабжение объектов нефтяной и энергетической отраслей, сельскохозяйственных, городских, поселковых, промышленных и других объектов.
Преимущества изделия
-
01
Оцинкованный металл
Все детали КТП внутренней установки выполнены из оцинкованного металла
-
02
Перечень испытаний
Перечень необходимых испытаний в заводских условиях с оформлением протоколов
Разрешительная документация

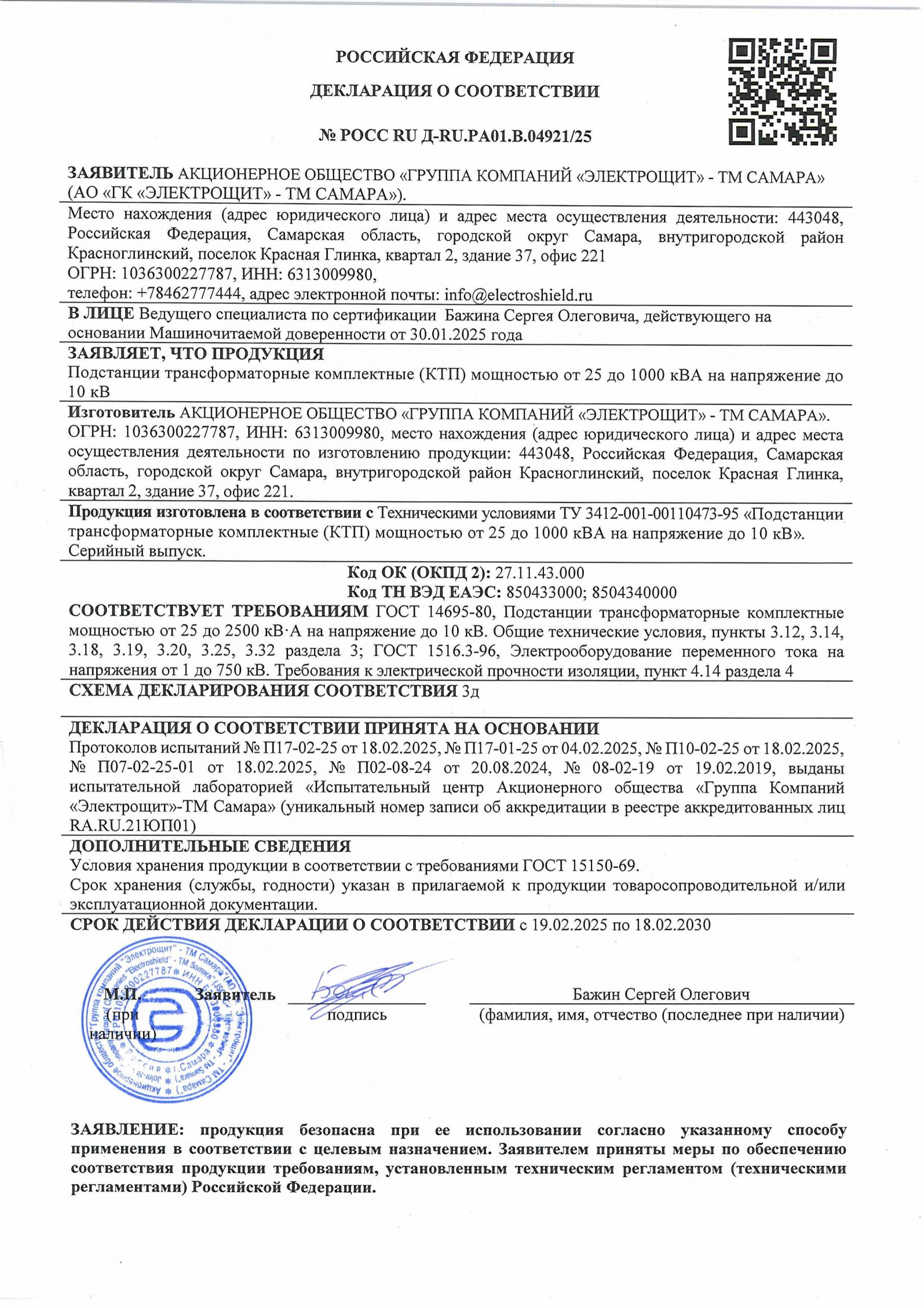

Декларация о соответствии

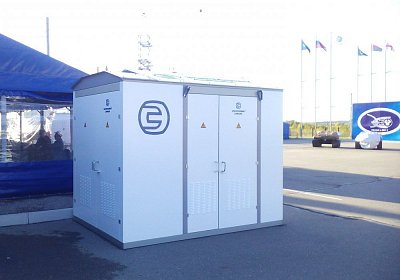

КТП наружной установки КТП Пилот
Комплектные трансформаторные подстанции предназначены для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50 и 60 Гц, напряжением 6-10/0.4; 0.44; 0.69 кВ. Применяются для электроснабжения потребителей собственных нужд атомных, тепловых и гидроэлектростанций, а также на газокомпрессорных станциях.
Основные технические характеристики
| Мощность силового трансформатора, кВА | 25 - 1000 |
| Номинальное напряжение на стороне ВН, кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2; 12 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Ток термической стойкости на стороне ВН (в течение 1сек), кА | 20 |
| Ток электродинамической стойкости на стороне ВН, кА | 51 |
| Ток термической стойкости на стороне НН (в течение 1сек), кА | 10; 20 |
| Ток электродинамической стойкости на стороне НН, кА | 25; 51 |
| Степень защиты по ГОСТ 14254-80 | IP34 |
| Количество отходящих линий | до 20 |
Сферы применения
- Электроснабжение объектов нефтяной и энергетической отраслей, сельскохозяйственных, городских, поселковых, промышленных и других объектов.
Преимущества изделия
-
1
Соответствует ПУЭ, ГОСТ 14695
-
2
Все детали КТП внутренней установки выполнены из оцинкованного металла
-
3
Возможен вариант изготовления корпуса в оцинкованном исполнении с порошковым покрытием
-
4
При сборке КТП Пилот не используется сварка
-
5
Учет на отходящих линиях
-
6
Перечень необходимых испытаний в заводских условиях с оформлением протоколов
-
7
Наличие протокола на локализационную способность
-
8
Размещение охранно-пожарной сигнализации
Разрешительная документация
Декларация о соответствии
